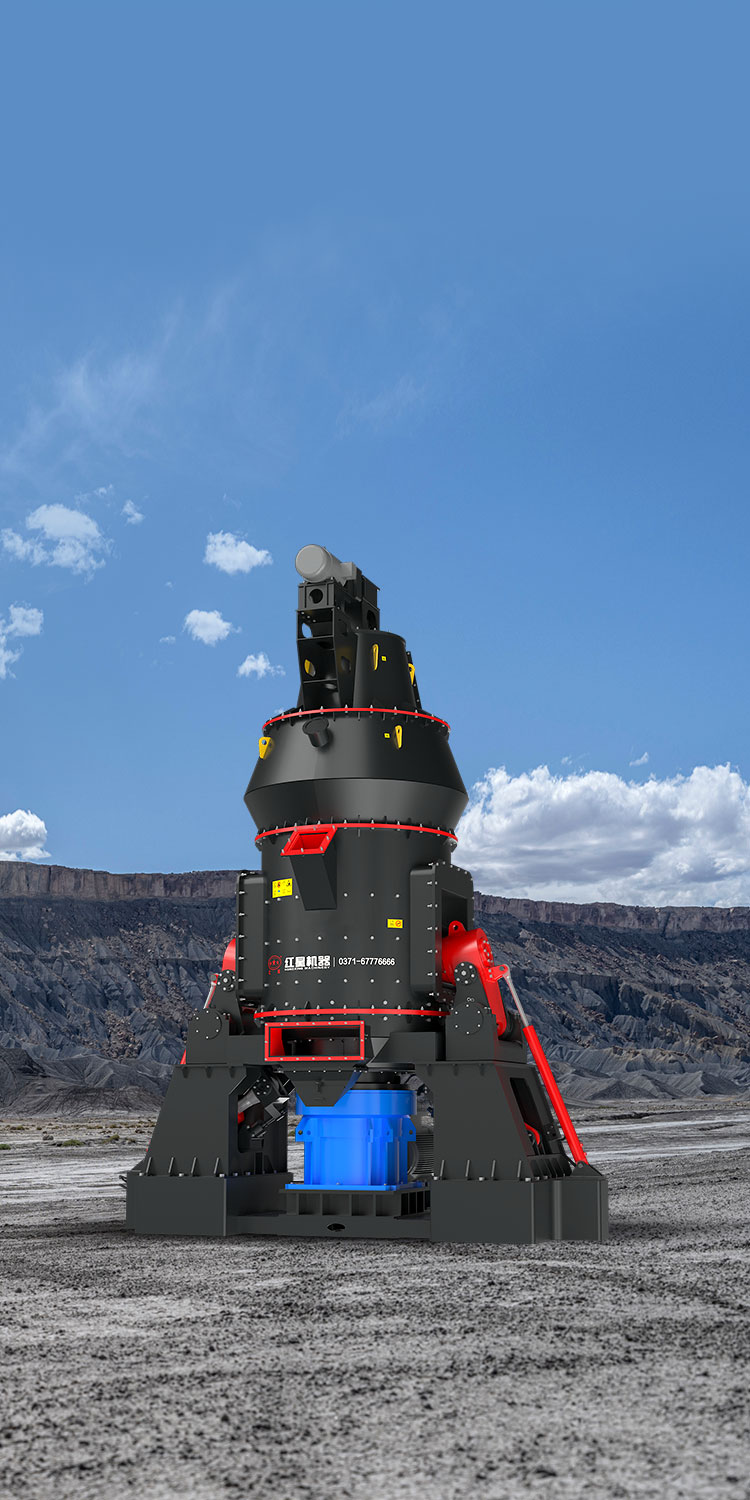

HLM Series Vertical Mill
Product Introduction
HLM系列立式磨粉机是大型先进高效节能粉磨产品，集粉磨、分级、烘干、输送于一体，拥有自主知识产权，核心技术、经济指标达到国际先进水平。广泛应用于水泥建材煤炭能源，钢铁冶金、非金属矿、电力等行业，适用于水泥生料、熟料、脱硫生石灰粉、矿渣、钢渣锰矿、煤矿等物料的粉磨加工。
采用动静结合结构的选粉机，选粉效率更高。变频调速，产品细度调整方便，使成品粒度在50-800目之间可调，粒度分布窄；粉磨的同时成品及时选出，成品污染小，品质高。
液压检修装置可以方便的使磨辊翻出机外，磨辊辊套更换和磨辊检修方便快捷。
磨辊、磨盘采用特殊的材质，磨辊辊套可翻面使用，使用寿命长。根据多年生产经验，不断优化辊道结构，提高了产量及生产效率。配备液压加载系统，可根据易磨性的变化灵活调整研磨压力，高效节能。
限位装置保障工作过程中磨盘和磨辊不直接接触，产品中铁含量极少，单位产品磨耗一般不高于10g/t，且所含机械磨损铁易于去除，有效保证物料的产品白度和纯净度。
立磨制粉系统无需另外配置烘干机，可以直接通热风，在磨内多次与粉状物料充分接触烘干。通过调节热风温度，可满足不同湿度物料的烘干要求，最高可满足物料湿度高达 15%的烘干。
振动小，噪音低，噪音不高于80dB，且采用完全负压运行，无粉尘外溢，密封可靠，根据不同物料选用专用脉冲收尘器，除尘效率高达99.9%，高于国家最新环保标准。
Product Photos
Working Principle
主电机通过减速机带动磨盘转动，固定的磨辊沿磨盘滚道自转。物料从下料口落在磨盘中央，在离心力的作用下，物料从磨盘中心向边缘匀速移动，经过粉磨滚道时，受到磨辊的碾压，碾磨力由液压加载系统提供，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。烘干与粉磨同时进行，一次热风通过风环均匀进入磨盘周围，将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨（内循环）,合格的细粉随气流一起出磨，被系统集粉器收集，即为成品；少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外，或经输送设备由进料口进入立磨重新粉磨（外循环）。
| 规格型号 | 处理量(t/h) | 煤粉细度 | 煤粉水分 |
| HLM1200M | 6-10 | R0.08=5-15% | ≤1-5% |
| HLM1300M | 10-15 | ||
| HLM1500M | 15-20 | ||
| HLM1700M | 20-30 | ||
| HLM1900M | 26-35 | ||
| HLM2200M | 35-50 | ||
| HLM2500M | 45-55 | ||
| HLM2800M | 60-80 | ||
| HLM3200M | 90-100 | ||
| HLM3400M | 110-135 | ||
| HLM3700M | 145-175 | ||
| HLM4200M | 210-260 | ||
| HLM4800M | 270-330 |
注：原煤哈氏可磨指数HGl≥55
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格型号 | 处理量(t/h) | 成品细度 | 成品水分 |
| HLM1300K | 10-40 | (20-400目) | ≤1-5% |
| HLM1500K | 13-50 | ||
| HLM1700K | 18-70 | ||
| HLM1900K | 20-85 | ||
| HLM2200K | 35-135 | ||
| HLM2500K | 40-160 | ||
| HLM2800K | 50-200 | ||
| HLM3200K | 60-240 | ||
| HLM3400K | 70-260 | ||
| HLM3700K | 90-320 | ||
| HLM4200K | 110-400 | ||
| HLM4500K | 130-500 | ||
| HLM4800K | 150-600 | ||
| HLM5600K | 220-750 |
注：原料易磨性(Bond)指数≤13kw/t
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格型号 | 处理量(t/h) | 比表面积 | 矿粉水分 |
| HLM17-2N | 6-10 | ≥420m²/kg | ≤1-5% |
| HLM19-2N | 8-13 | ||
| HLM21-2N | 10-15 | ||
| HLM24-2N | 12-18 | ||
| HLM24-3N | 18-24 | ||
| HLM28-2N | 22-30 | ||
| HLM28-3N | 30-35 | ||
| HLM32-3N | 38-50 | ||
| HLM35-3N | 55-70 | ||
| HLM42-4N | 70-100 | ||
| HLM46-4N | 85-135 | ||
| HLM53-4N | 130-155 | ||
| HLM56-4N | 160-190 |
注：矿渣易磨性(Bond)指数≤25kw/t；钢渣易磨性(Bond)指数≤30kw/t；粉磨钢渣时产量下降约30-40%。
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格型号 | 处理量(t/h) | 产品细度(≤80μm) | 产品细度(≤2mm) |
| HLM17-2Y | 12-20 | ≥30% | ≥90% |
| HLM19-2Y | 18-25 | ||
| HLM21-2Y | 25-35 | ||
| HLM24-2Y | 30-45 | ||
| HLM28-2Y | 60-80 | ||
| HLM32-3Y | 85-100 | ||
| HLM35-3Y | 125-165 | ||
| HLM42-4Y | 160-220 | ||
| HLM46-4Y | 250-300 | ||
| HLM53-4Y | 320-400 | ||
| HLM56-4Y | 400-500 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格型号 | 处理量(t/h) | 比表面积 | 原料全水分 | 成品水分 |
| HLM19-2S | 8-13 | ≥380m²/kg | ≤5% | ≤1-5% |
| HLM21-2S | 11-18 | |||
| HLM24-2S | 15-20 | |||
| HLM24-3S | 16-24 | |||
| HLM28-2S | 28-35 | |||
| HLM28S-3S | 30-38 | |||
| HLM32-3S | 42-50 | |||
| HLM35-3S | 70-80 | |||
| HLM42-4S | 95-110 | |||
| HLM46-4S | 130-150 | |||
| HLM53-4S | 160-200 | |||
| HLM56-4S | 180-220 |
注：原料易磨性(Bond)指数≤18kw/t
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格型号 | 处理量(t/h) | 入料粒度(mm) | 产品细度 | 成品水分 |
| HLM1200X | 2-6 | ≤10 | 10-40μm 通筛率97% | ≤1-5% |
| HLM1300X | 3-10 | ≤10 | ||
| HLM1500X | 4-13 | ≤10 | ||
| HLM1700X | 7-18 | ≤15 | ||
| HLM1900X | 8-23 | ≤15 | ||
| HLM2200X | 13-35 | ≤20 | ||
| HLM2400X | 15-45 | ≤20 |
注：莫氏硬度等级4级以下物料
注：产量根据不同物料，进料粒度等因素其结果将有所不同
